Может кому понадобится, дешёвый в конструкции и потреблении электроэнергии.
За год круглосуточной работы, использует всего лишь 1,35 кВт.ч (киловатт-час).
Осторожно, присутствует кэп :-)))

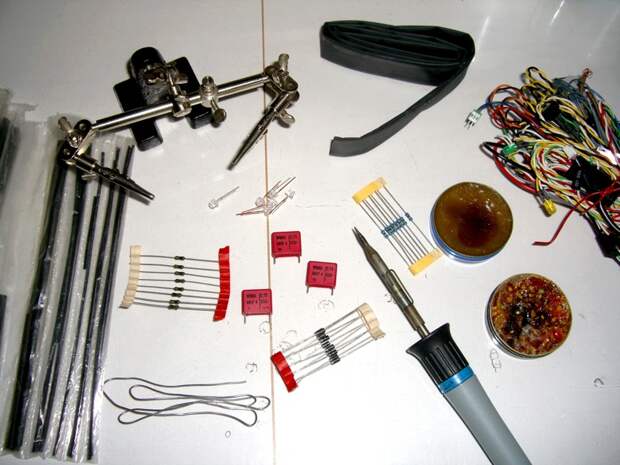

Для одного ночника я использовал следующие детали:
1x резистор 1KΩ
1x резистор 1MΩ
1x диод 1N4007
1x конденсатор "Wima MKP" 0,15 µF 630 V/DC
1x 5мм белый светодиод 3,3V 0,015A с углом излучения 120°
термоусадочные трубки в диаметре 25мм и 2мм

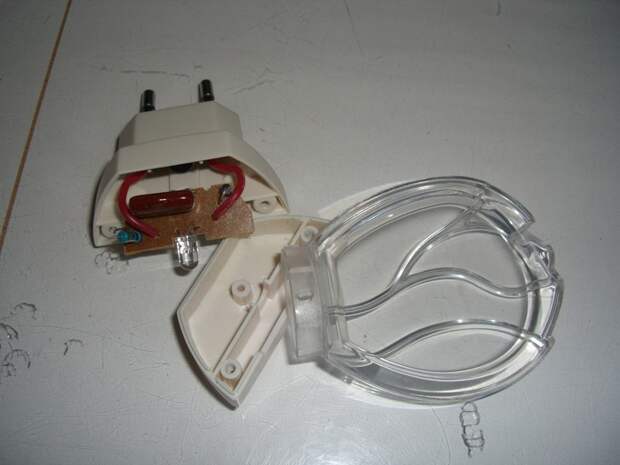

Разобрал купленный ночник

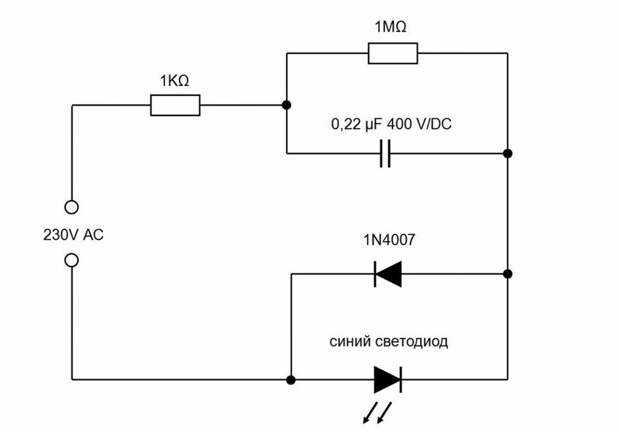

и слизал схему :-)))
Поменял пару деталей
Ну и понеслось

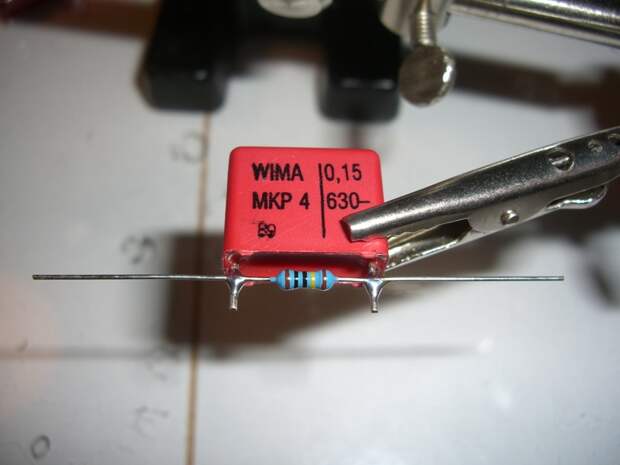

Припаял

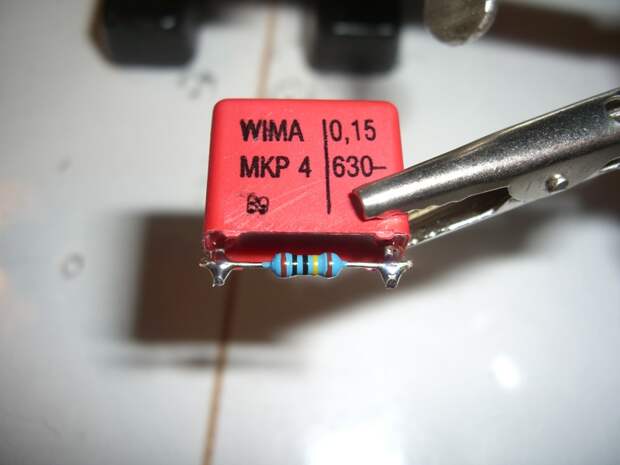

Отрезал лишнее

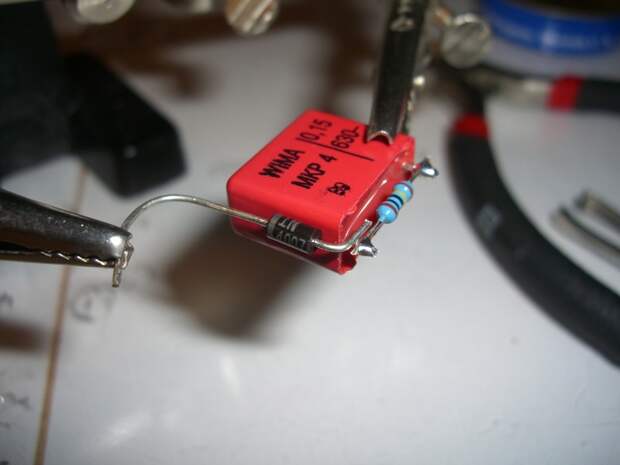

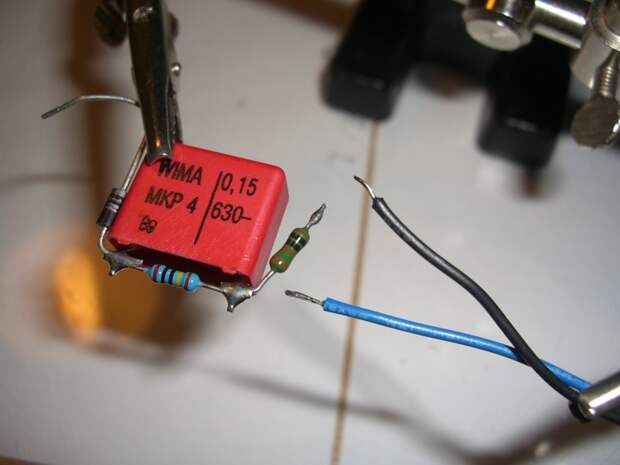

Припаиваю диод

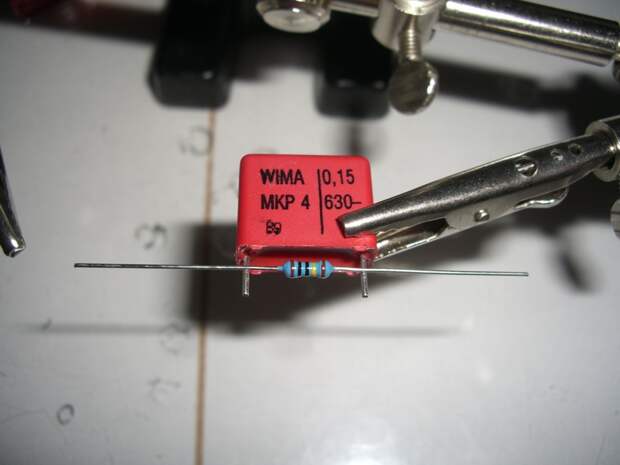

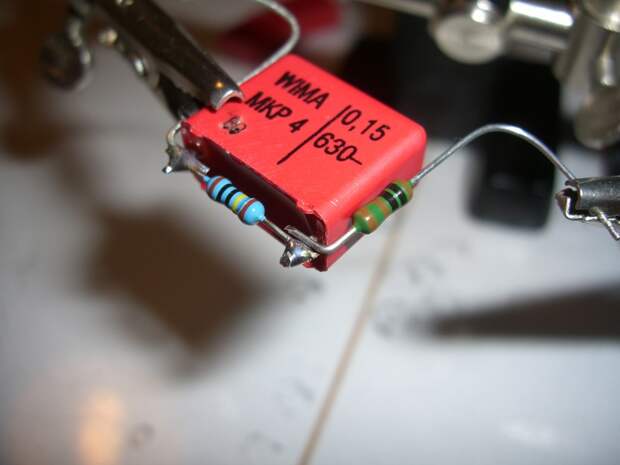

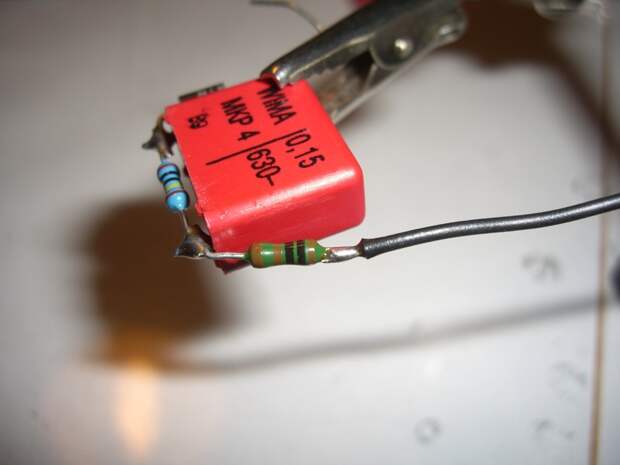

Припаиваю резистор 1KΩ

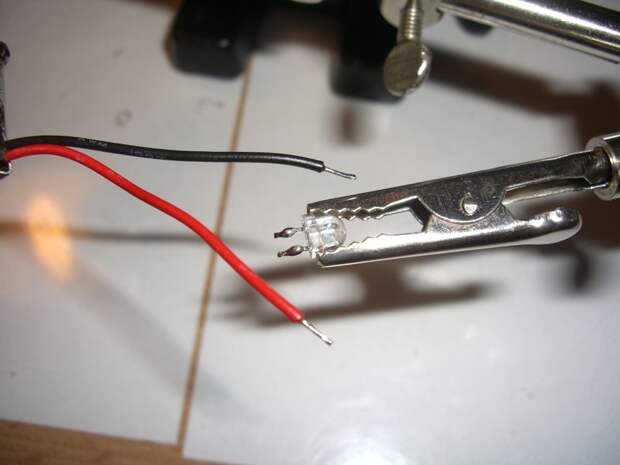

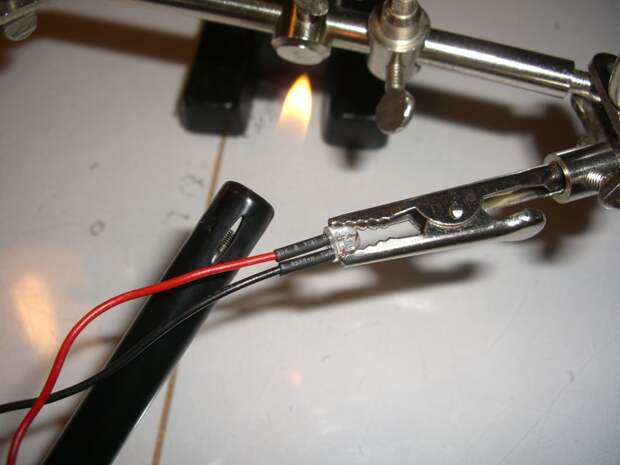

Подготавливаю светодиод
Припаиваю
Изолирую
Подготавливаю проводки для подключения к 230V/AC

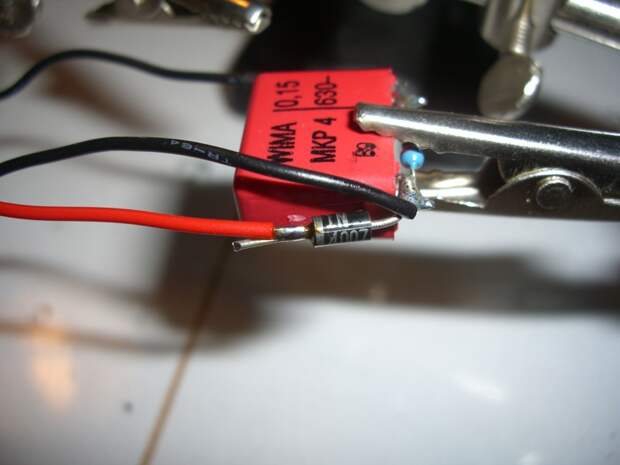

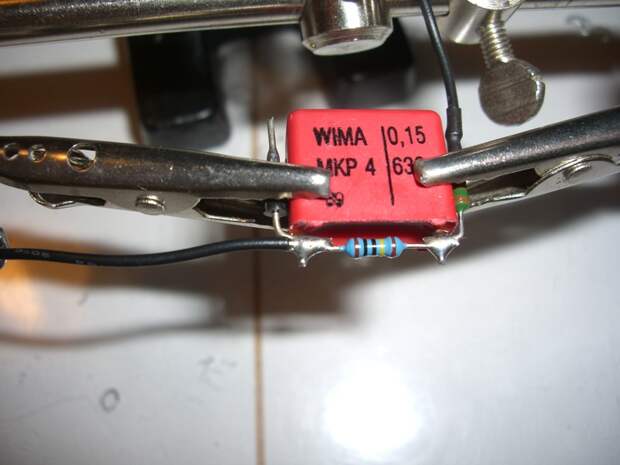

Первый проводок (230V/AC)
Припаиваю первый проводок светодиода (минус)
Припаиваю второй проводок светодиода (плюс)

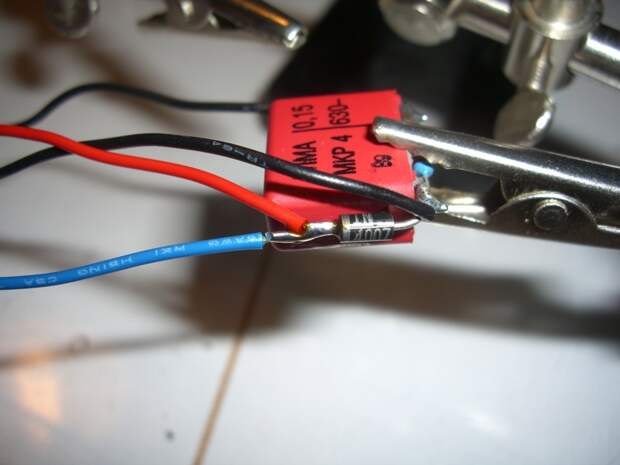

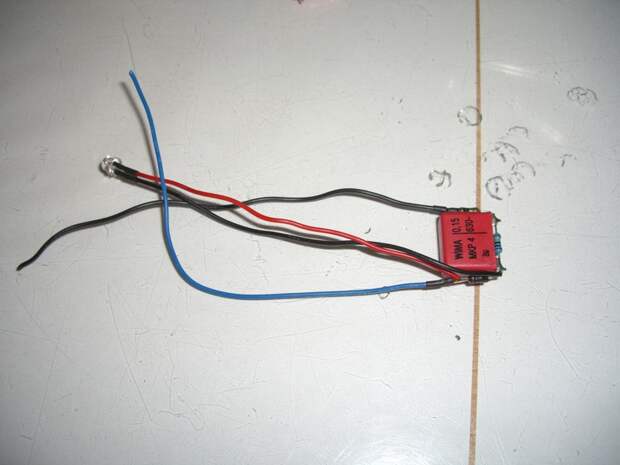

Припаиваю второй проводок (230V/AC)

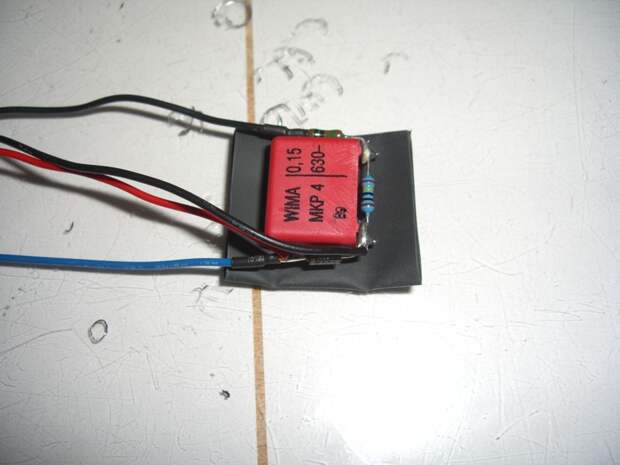

Отмеряю термоусадочную трубку (диаметр 25мм)

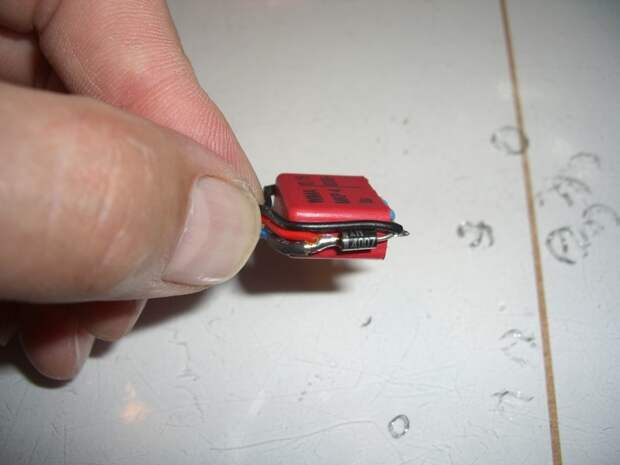

Аккуратно складываю проводки

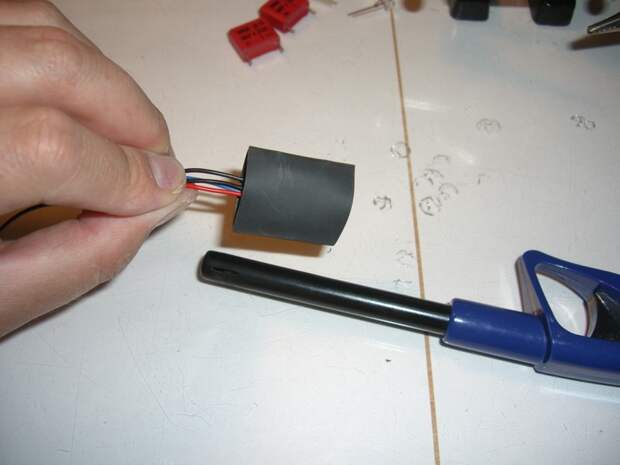

Натягиваю :-))) термоусадочную трубку
и термоусаживаю :-)))

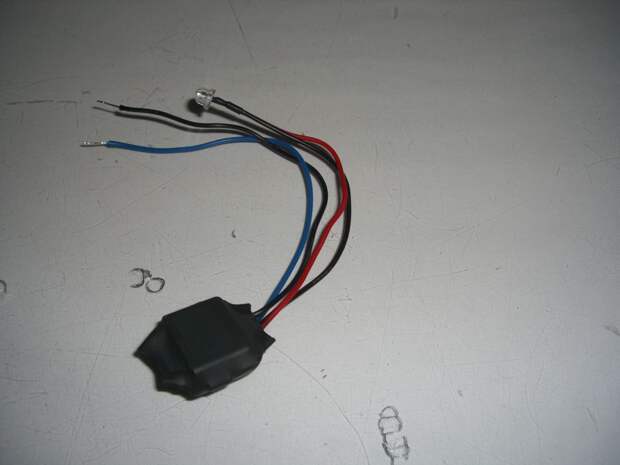

Готово

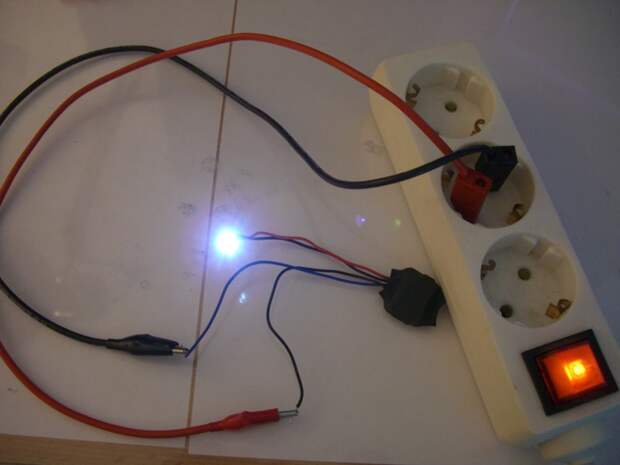

Проверяю функцию
Ничего не взорвалось :-))) пробки не выбило :-)))
значит всё правильно сделал :-)
Монтирую в распределительную коробку
Конечно же ПЕДВАРИТЕЛЬНО обесточив проводку.

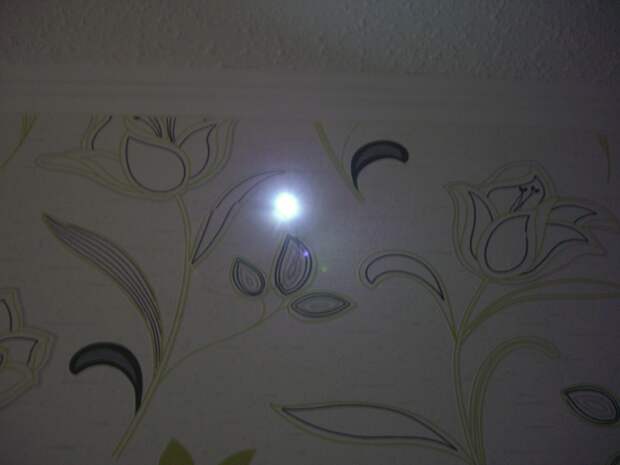

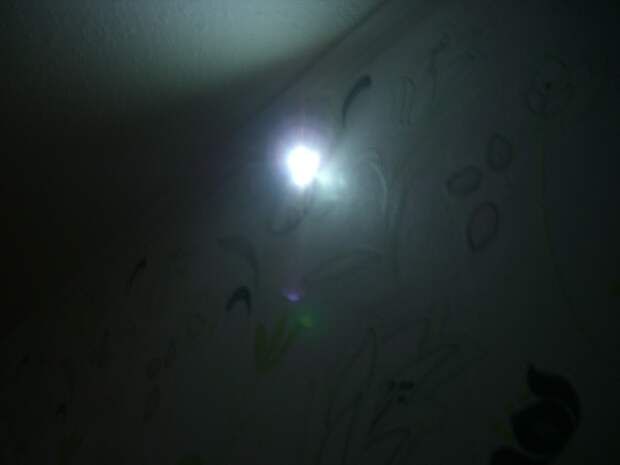

Это фотка ночью
Какой толк от всего этого?
Два таких ночника я поставил в коридор, один в туалете и один на кухне.
Ночью приспичило - без того чтобы включать свет (спросонья сильно светло со светом :-) есть опасность проснуться :-)) можно спокойно сходить куда надо, ну или на кухню попить воды.
Зимой (т.к. рано темнеет) не надо больше включать свет в коридоре, чтобы пройти из одной комнаты в другую или принести себе к компьютеру (или телеку) из кухни чего-нибудь похрумкать :-)
Ещё один плюс - энергоэкономичные лампочки перегорают реже, т.к. больше не включаются на короткое время.
Прошу прощения за возможные грамматические ошибки.
Спасибо за просмотр.
